ICFシリーズ- ミニフランジ- ミニフランジブランクタップ-

ICF ミニフランジ ICF34 ICF34-BT

※受注製作品に関してはお問い合わせフォームよりご連絡ください。

￥1,400(税抜)　￥1,540（税込）（税込1,540）

数量

在庫あり／あと50個

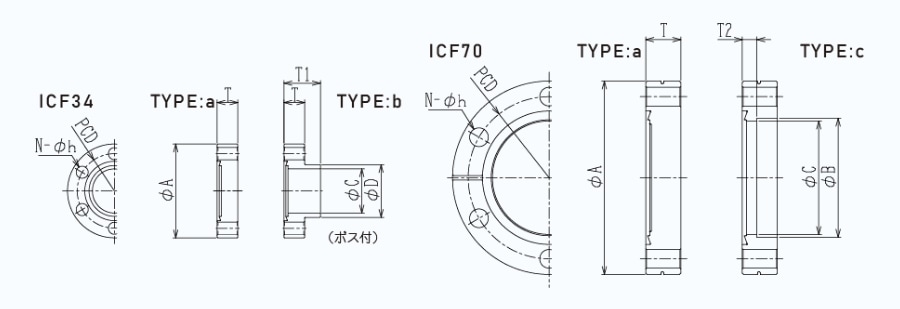

寸法・詳細

サイズ/規格	型番	TYPE	ΦA	ΦB	ΦC	ΦD	T	T1	T2	N	h	PCD	リーク溝	パイプ外径
ICF34	ICF34-B	a	34	―	―	―	7.5	―	―	6	4.4	27	―	―
ICF34	ICF34-BT	a	34	―	―	―	7.5	―	―	6	M4	27	―	―
ICF34（ボス付）	ICF34-H17.3	b	34	―	14.9	17.3	7.5	13.2	―	6	4.5	27	―	17.3
ICF34（ボス付）	ICF34-H19.1	b	34	―	16	19.1	7.5	13.2	―	6	4.4	27	―	19.1
ICF34（ボス付）	ICF34-H19.1T	b	34	―	16	19.1	7.5	13.2	―	6	M4	27	―	19.1
ICF70	ICF70-B	a	70	―	―	―	12.7	―	―	6	6.8	58.7	1.6	―
ICF70	ICF70-BT	a	70	―	―	―	12.7	―	―	6	M6	58.7	1.6	―
ICF70	ICF70-H27.2	c	70	27.5	25.2	―	12.7	―	5.3	6	6.8	58.7	1.6	27.2
ICF70	ICF70-H34	c	70	34.3	32	―	12.7	―	5.3	6	6.8	58.7	1.6	34.0
ICF70	ICF70-H38	c	70	38.5	35.5	―	12.7	―	5.3	6	6.8	58.7	1.6	38.0
ICF70	ICF70-H41	c	70	41.5	38.5	―	12.7	―	5.3	6	6.8	58.7	1.6	41.0
ICF70	ICF70-H42.7	c	70	43.1	41.1	―	12.7	―	5.3	6	6.8	58.7	1.6	42.7
ICF70	ICF70-H34T	c	70	34.3	32	―	12.7	―	5.3	6	M6	58.7	1.6	34.0
ICF70	ICF70-H38T	c	70	38.5	35.3	―	12.7	―	5.3	6	M6	58.7	1.6	38.0
ICF70	ICF70-H41T	c	70	41.5	38.5	―	12.7	―	5.3	6	M6	58.7	1.6	41.0
ICF70	ICF70-H42.7T	c	70	43.1	41.1	―	12.7	―	5.3	6	M6	58.7	1.6	42.7
