標準仕様
【内部】真空【外部】大気
【リークテスト】Heガスリーク1.0x10-9Pa・㎥/sec以下
【ベローズ材質】SUS304／SUS316L
※材質変更可能ですのでご相談ください。
【フランジ材質】SUS304／SUS316／SUS316L
※材質変更可能ですのでご相談ください。
●ベローズのバネ定数についてはお問い合わせください。
●ベローズの板厚は変更可能ですのでお問い合わせください。
◆ベローズの寸法は変更可能ですのでご相談ください。
◆内面にテフロンコーティング製品も対応可能です。
| BT63-BE-2000L |
| サイズ／規格ーベローズ—全長（L) |
標準材質はSUS304

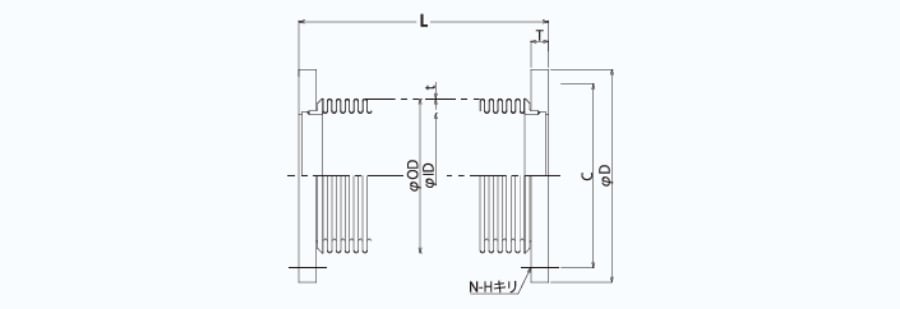

| サイズ/ 規格 |
ベローズ | BTフランジ | |||||
|---|---|---|---|---|---|---|---|
| 内径〔ID〕 | 外径〔OD〕 | 板厚〔t〕 | 外径〔D〕 | 厚み〔T〕 | P.C.D〔C〕 | N-H〔N〕 | |
| BT63 | 71.0 | 91.0 | 0.15 | 130.0 | 12 | 110 | 4-9 |
| BT80 | 85.0 | 105.0 | 0.15 | 145.0 | 12 | 125 | 8-9 |
| BT100 | 95.0 | 124.0 | 0.2 | 165.0 | 12 | 145 | 8-9 |
| BT160 | 145.0 | 175.0 | 0.2 | 225.0 | 16 | 200 | 8-11 |
| BT200 | 203.0 | 233.0 | 0.2 | 285.0 | 16 | 260 | 12-11 |
