標準仕様
【内部】真空【外部】大気
【リークテスト】Heガスリーク1.0x10-9Pa・㎥/sec以下
【ベローズ材質】SUS304／SUS316L
※材質変更可能ですのでご相談ください。
【フランジ材質】SUS304／SUS316／SUS316L
※材質変更可能ですのでご相談ください。
●ベローズのバネ定数についてはお問い合わせください。
●ベローズの板厚は変更可能ですのでお問い合わせください。
◆ベローズの寸法は変更可能ですのでご相談ください。
◆内面にテフロンコーティング製品も対応可能です。

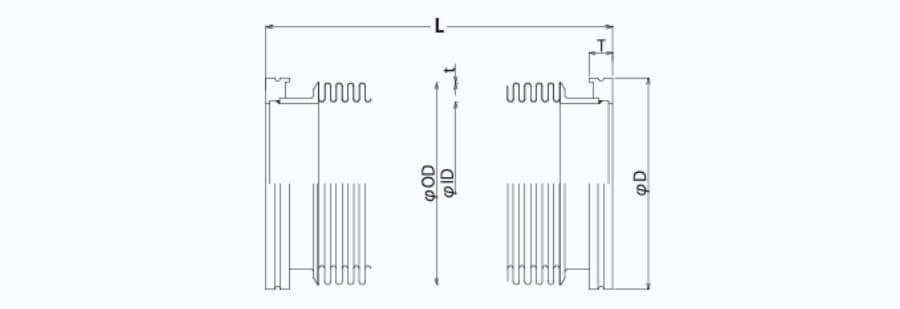

| MF63-BE-2000L |
| サイズ／規格ーベローズ—全長（L) |
標準材質はSUS304
| サイズ/ 規格 |
ベローズ | MFフランジ | |||
|---|---|---|---|---|---|
| 内径〔ID〕 | 外径〔OD〕 | 板厚〔t〕 | 外径〔D〕 | 厚み〔T〕 | |
| MF63 | 71.0 | 91.0 | 0.15 | 95 | 12 |
| MF80 | 85.0 | 105.0 | 0.15 | 110 | 12 |
| MF100 | 103.0 | 132.0 | 0.2 | 130 | 12 |
| MF160 | 153.0 | 183.0 | 0.2 | 180 | 12 |
| MF200 | 203.0 | 233.0 | 0.2 | 240 | 12 |
