標準仕様
【内部】真空【外部】大気
【リークテスト】Heガスリーク1.0x10-9Pa・㎥/sec以下
【ベローズ材質】SUS304／SUS316L
※材質変更可能ですのでご相談ください。
【フランジ材質】SUS304／SUS316／SUS316L
※材質変更可能ですのでご相談ください。
●ベローズのバネ定数についてはお問い合わせください。
●ベローズの板厚は変更可能ですのでお問い合わせください。
◆標準型は固定フランジです。
◆回転型も製作可能です。
◆ボルト穴はタップに変更できます。

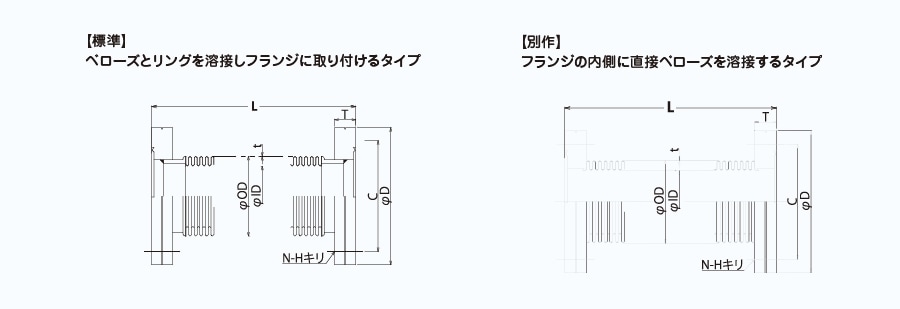

◆別作タイプはベローズの寸法が異なりますのでお問い合わせください。
◆内面にテフロンコーティング製品も対応可能です。
| ICF34-BE-2000L |
| サイズ／規格ーベローズ—全長（L) |
標準材質はSUS304
| サイズ/規格 | ベローズ | フランジ | |||||
|---|---|---|---|---|---|---|---|
| 内径〔ID〕 | 外径〔OD〕 | 板厚〔t〕 | 外径〔D〕 | 厚み〔T〕 | P.C.D〔C〕 | N-H〔N〕 | |
| ICF34 | 18.0 | 25.0 | 0.13 | 34 | 7.5 | 27 | 6-4.5 |
| ICF70 | 24.0 | 34.0 | 0.13 | 70 | 12.7 | 58.7 | 6-6.8 |
| ICF114 | 52.0 | 67.0 | 0.15 | 114 | 17.5 | 92.1 | 8-8.5 |
| ICF152 | 103.0 | 132.0 | 0.2 | 152 | 20 | 130.2 | 16-8.5 |
| ICF203 | 153.0 | 183.0 | 0.2 | 203 | 22 | 181 | 20-8.5 |
| ICF253 | 203.0 | 233.0 | 0.2 | 253 | 25 | 231.8 | 24-8.5 |
