標準仕様
【内部】真空【外部】大気
【リークテスト】Heガスリーク1.0x10-9Pa・㎥/sec以下
【ベローズ材質】SUS304／SUS316L
※材質変更可能ですのでご相談ください。
【フランジ材質】SUS304／SUS316／SUS316L
※材質変更可能ですのでご相談ください。
●ベローズのバネ定数についてはお問い合わせください。
●ベローズの板厚は変更可能ですのでお問い合わせください。
◆呼び径NW10 も製作可能です。
◆呼び径NW125以上も製作可能です。
◆内面にテフロンコーティング製品も対応可能です。
| NW16-BE-2000L |
| サイズ／規格ーベローズ—全長（L) |
標準材質はSUS304

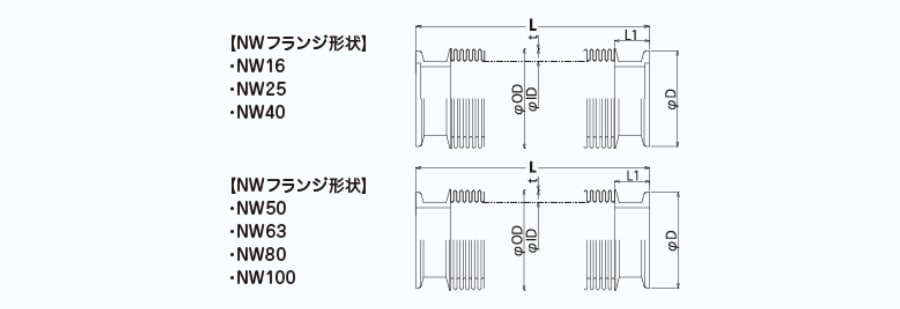

| サイズ/規格 | ベローズ | NWフランジ | |||
|---|---|---|---|---|---|
| 内径〔ID〕 | 外径〔OD〕 | 板厚〔t〕 | 外径〔D〕 | 長さ〔L1〕 | |
| NW16 | 18.0 | 25.0 | 0.13 | 30 | 20 |
| NW25 | 24.0 | 34.0 | 0.13 | 40 | 20 |
| NW40 | 42.0 | 57.0 | 0.15 | 55 | 20 |
| NW50 | 52.0 | 67.0 | 0.15 | 75 | 20 |
| NW63 | 71.0 | 91.0 | 0.15 | 87 | 25 |
| NW80 | 85.0 | 105.0 | 0.15 | 114 | 25 |
| NW100 | 103.0 | 132.0 | 0.2 | 134 | 25 |
